Oxygen 3
Console de mixage de diffusion
Principales caractéristiques
Conception compacte et solide comme le roc3 entrées micro9 entrées stéréo asymétriques
Commandes d’égalisation 2 hybrides téléphoniques intégrés avec conférence (POTS)Sortie symétrique
Indicateur LED avec pic de mémoire (PFL et Master)Facile à utiliser
Aperçu
L’ OXYGEN 3 dispose de 8 canaux avec sélection d’entrée A / B, 3 entrées microphone, 9 entrées stéréo et 2 hybrides téléphoniques intégrés. La console intègre toutes les fonctions spécifiques requises dans tous les studios de radio, telles que 2 téléphones hybrides avec capacités de conférence, contrôle de la lampe de studio On Air, CUT-OFF pour haut-parleur et fonction Talk-Over.
La console OXYGEN 3 fournit un contrôle d’égalisation sur chaque canal d’entrée, entrées asymétriques et sorties symétriques. OXYGEN 3 dispose d’entrées LINE asymétriques (connecteurs PinRca).Le cadre est en acier inoxydable et en aluminium, avec des panneaux latéraux de finition en bois disponibles en option. Les composants électroniques ont été sélectionnés parmi les meilleurs du marché, les sélecteurs, les faders et les potentiomètres sont de chez ALPS. 2 grands indicateurs LED avec contrôle précis des pics de mémoire des signaux Master et Monitor. L’alimentation à découpage externe assure une fiabilité maximale et une maintenance facile.
Caractéristiques
8 canaux

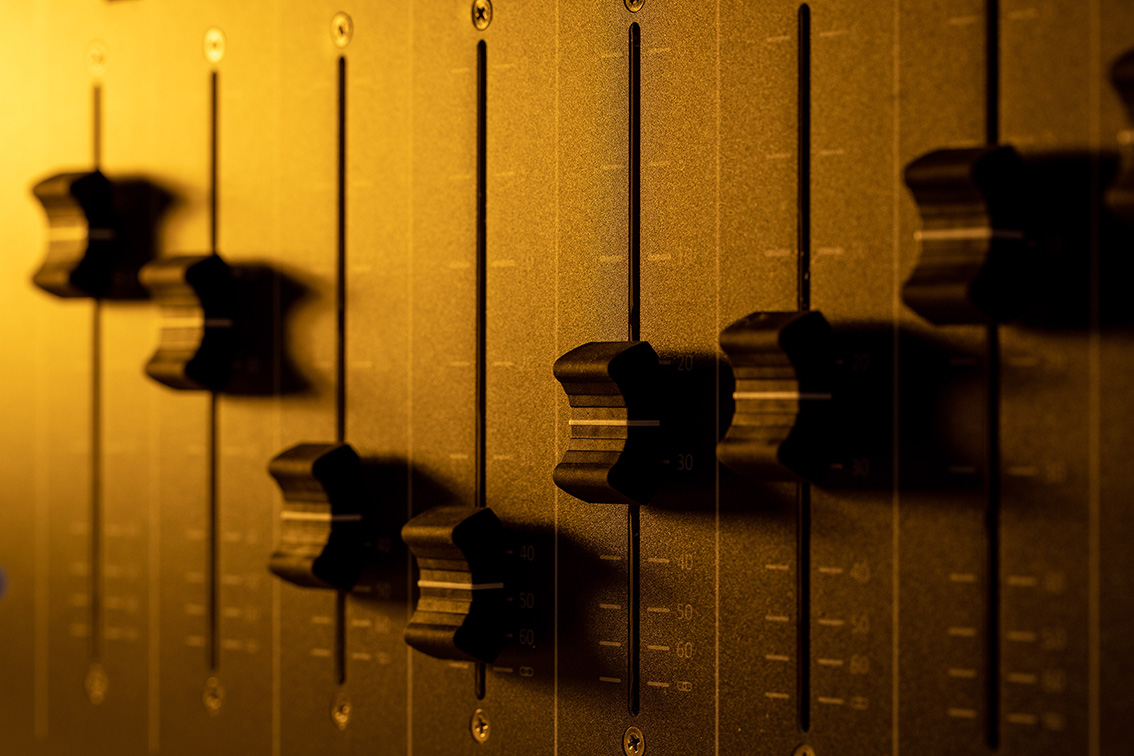

OXYGEN 3 dispose de 8 canaux, 2 entrées sélectionnables (A / B) pour chaque canal, fader long de qualité supérieure 100 mm pour un contrôle précis des niveaux audio, contrôle de gain, contrôle d’égalisation, boutons PFL et PGM.Commandes EQ, BASS, MID et HIGH sur chaque canal.
3 entrées microphone:
La 1ère entrée microphone est le canal « prioritaire » et son signal est toujours acheminé en interne vers:
- TalkBack (pré-fader).
- Canaux téléphoniques pour les communications «privées» avec les appelants, OFF-AIR (pré-fader).
- Section TalkOver pour un mix automatique voix / musique.
Le fader coupe également la sortie du moniteur et contrôle le voyant On Air.En option, les faders des canaux micro 2 et micro 3 peuvent être configurés pour déclencher la sortie du moniteur CUT-OFF et la lampe On Air.
9 entrées stéréo:
9 entrées LINE stéréo asymétriques sur connecteur RCA
2 téléphones hybrides (POTS)
Lignes téléphoniques et connecteur de poste téléphonique pour chaque ligne. Sortie pour l’enregistrement des appels téléphoniques disponible pour chaque ligne téléphonique. Notification des appels entrants (sonnerie du téléphone) via GPO.
Section moniteur
Sortie stéréo asymétrique pour haut-parleurs, avec CUT-OFF, pour l’écoute des sources PFL, MASTER et EXTERNAL. 2 sorties casque. Sortie Talkback commutée entre Master / Talkback (à partir de Mic1).
Section maître
2 sorties Master symétriques avec commandes de niveau et de balance (adaptateur SUDB15-XLR disponible en option).1 sortie Master asymétrique avec contrôle de niveau (Out 3)2 sorties Master mono asymétriques à niveau fixe. Fonction Talkover pour ajuster / atténuer automatiquement le niveau de la musique sur la sortie principale lorsque le présentateur parle sur le micro 1.
Bloc d’alimentation
Alimentation à commutation externe 90-260 VAC 50 / 60Hrz.
Spécifications techniques
Général
Source de courant
Commutation externe 90 / 260V (50-60 Hz) – 20 W
POIDS
Environ 5 Kg
Dimensions
178 mm (H) x 483 mm (L) x 340 mm (P)
MODULE STÉRÉO PHONO LIGNE ET LIGNE
ENTRÉE A
Broche stéréo RCA
INPUT Un niveau nominal
0 dBm (LINE – Canaux 4 e 5) Gain asymétrique +/- 12 dBPhono (RIAA – Canaux 6) Gain asymétrique +/- 12 dB
ENTRÉE B
Broche stéréo asymétrique RCA
Niveaux INPUT B
0 dBm (LINE) +/- 12 dB Gain
Impédance INPUT A & B
10 kΩ
MODULES MONO / STÉRÉO
ENTRÉE A
XLR mono équilibré
INPUT A Niveaux
-70 dB (niveau MIC) +/- 12 dB Gain
INPUT A impédance
> 1,5 kOhm
ENTRÉE B
– 70 dB (niveau MIC) +/- 12 dB de gain ctrl
Niveaux INPUT B
0 dB (LINE) +/- 12 dB gain ctrl
Impédance INPUT B
10 kOhm
MODULE DE TÉLÉPHONE
Séparation d’envoi / réception
20 dB (cela peut varier en fonction des caractéristiques de la ligne téléphonique)
Niveau d’entrée / sortie sur ligne téléphonique
– 6 dBm sur 600 impédance de ligne
Mode de compensation
Électronique / automatique
Connexion en ligne
2 fils, connecteur RJ11
Sortie téléphonique REC
Niveau 0 dB asymétrique PinRCA
Module maître
MASTER Output 1 & 2
SubD 15P à symétrie électronique stéréo ∞ à + 6 dB ctrl
MASTER Output 3 et fixe
Pin RCA asymétrique stéréo ∞ à + 6 dB ctrl (Out 3)
Sorties MASTER mono
Broche asymétrique mono RCA 0 dBm
Niveau de sortie nominal MST
0 dBu (LIGNE)
Impédance de sortie MST
100 Ω
Bruit (bruit DIN)
≤ – 78 dBm
Diaphonie
<- 65 dB à 10 kHz
THD + N
<- 70,5 dB à 1 kHz
Module moniteur
TUNER IN
Ligne stéréo asymétrique PinRCA ∞ à + 6 dB de gain ctrl
Sortie MONITOR
Haut-parleur (ligne stéréo) asymétrique PinRCA ∞ à + 6 dBm gain ctrlCasque Jack asymétrique 1/4 ”∞ à +12 dBm gain ctrl
Sortie TALKBACK
Ligne stéréo
